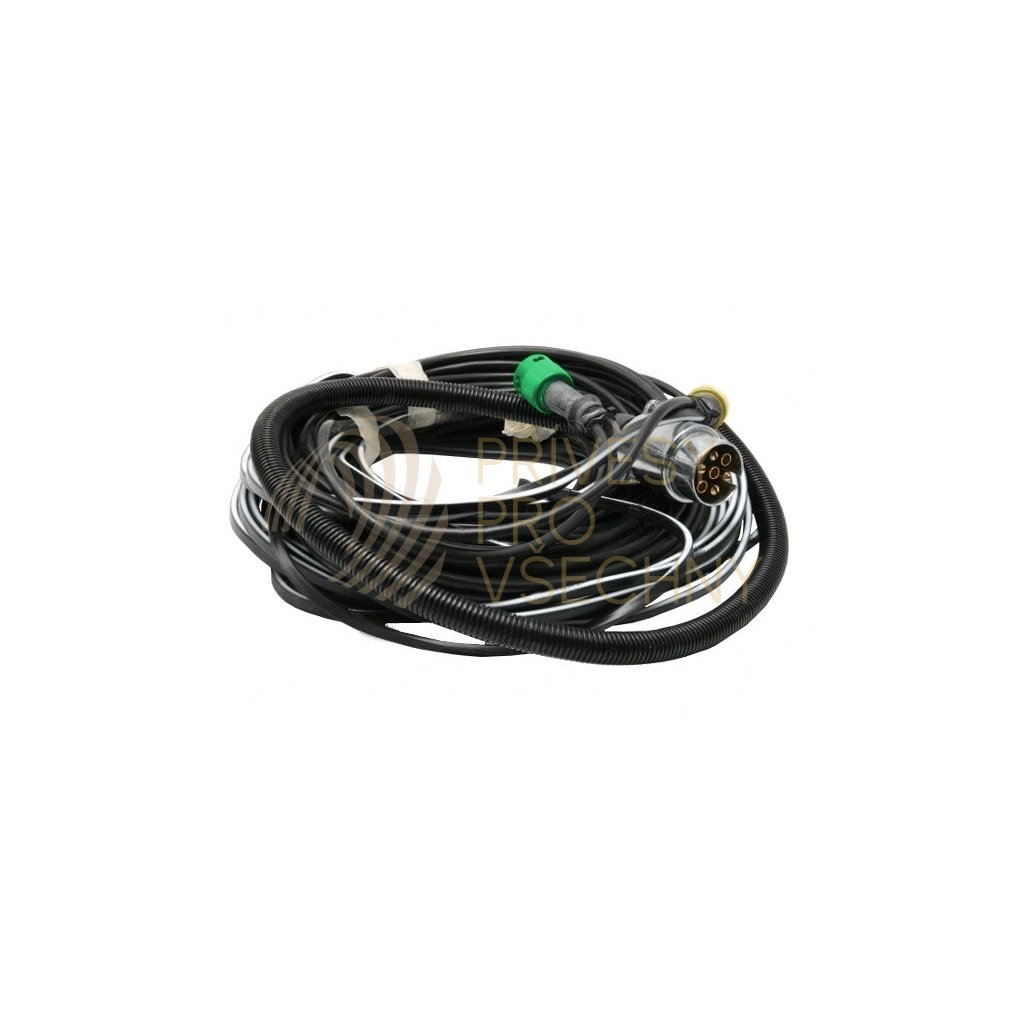

Kabeláž 7,65 m/7-pól. zástrčka, s předními vývody QS150, baj5, Jokon

Detailní popis produktu

• Kompletní kabeláž pro přívěsy, která výrazně usnadní montáž elektroistalace.

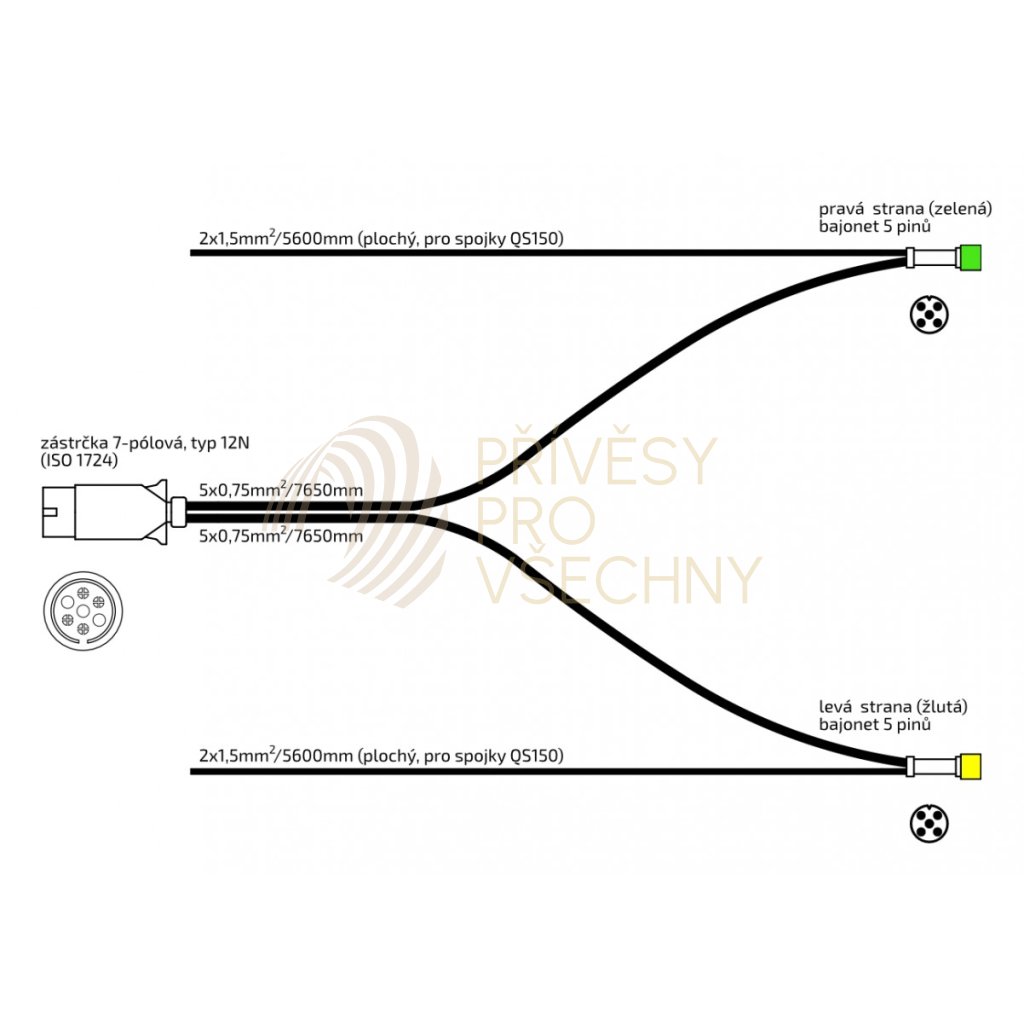

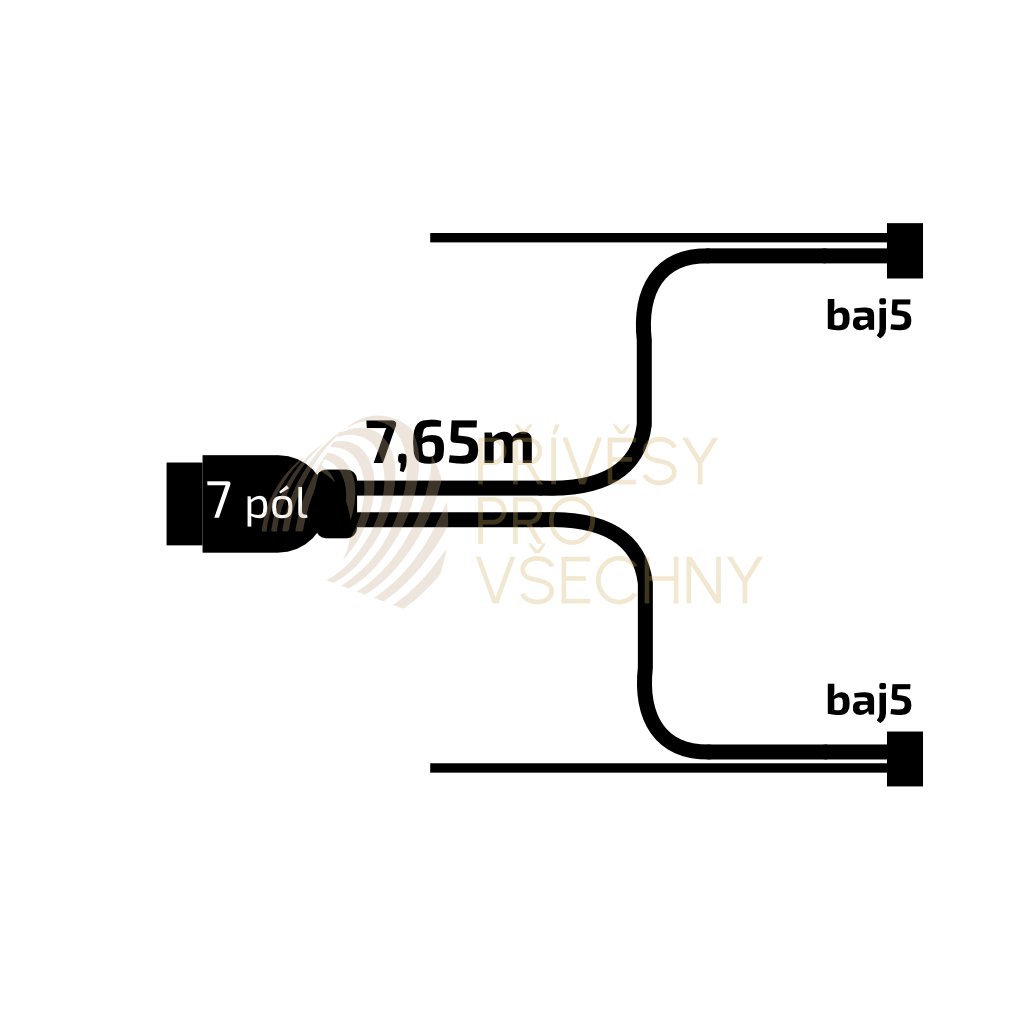

• Ze sedmipinové kovové zástrčky jsou vyvedeny dvě větve pětižilových kabelů 5x0,75 mm2 (levá a pravá) o délce 7650 mm.
• Obě větve jsou zakončeny 5-pinovými bajonety Jokon (žlutým na levé straně a zeleným na pravé) pro snadné a rychlé připojení kompatibilních svítilen, např. Jokon typ 830.
• Z každého bajonetu je dále vyveden dvoužilový plochý kabel 2x1,5 mm2 o délce 5600 mm, na nějž lze pomocí spojek SNAP-IN namontovat přední, boční, či doplňkové obrysové svítilny.
• Oproti třináctipinové verzi tato kabeláž nevede funkci couvacího světla.
• Levý zadní bajonet. konektor: pětipólový (blinkr, brzda, koncové, mlhovka, kostra), barva žlutá
• Pravý zadní bajonet. konektor: pětipólový se zapojenými čtyřmi piny (blinkr, brzda, koncové, kostra), barva zelená

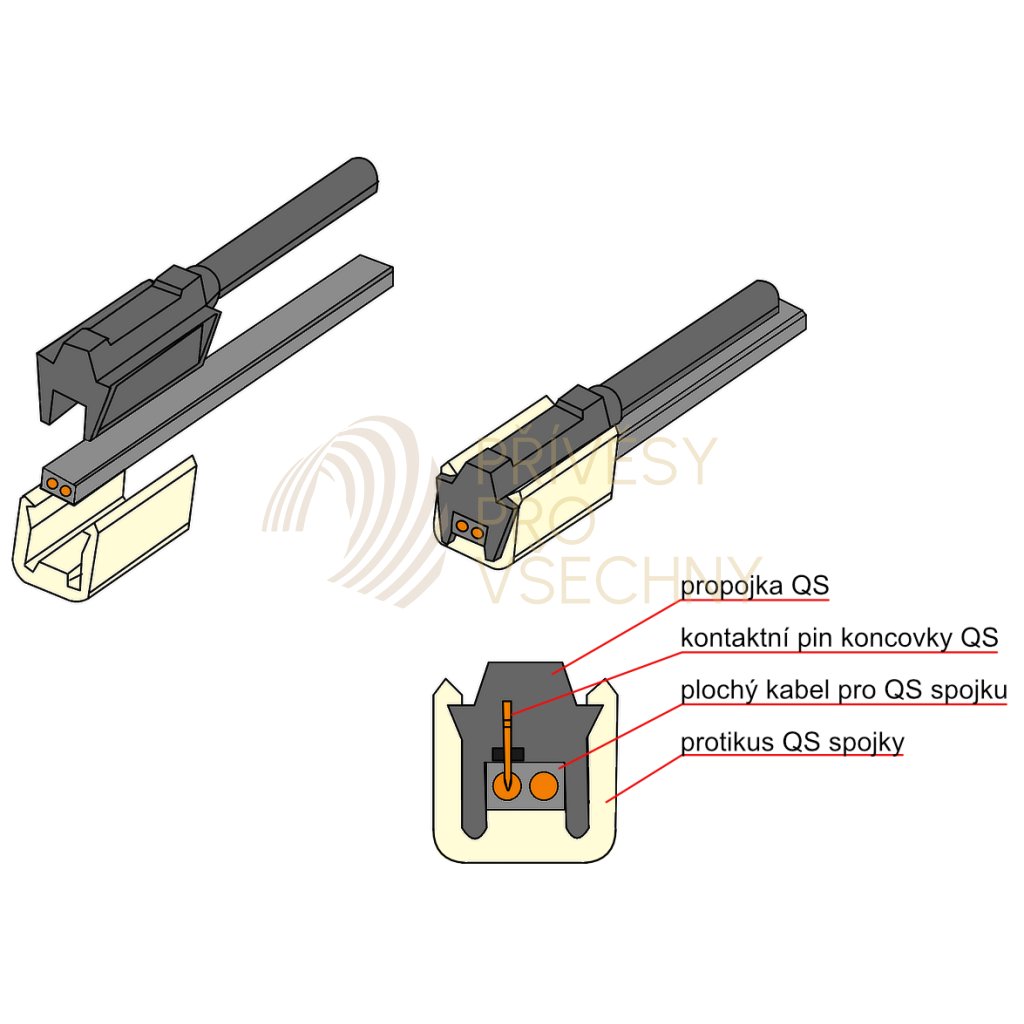

Schéma použití QS spojek:

Zapojení SNAP-IN koncovky:

pin označený "+": hnědý vodič (alternatině černý)

pin ozančený "-": modrý vodič (alternativně bílý)
