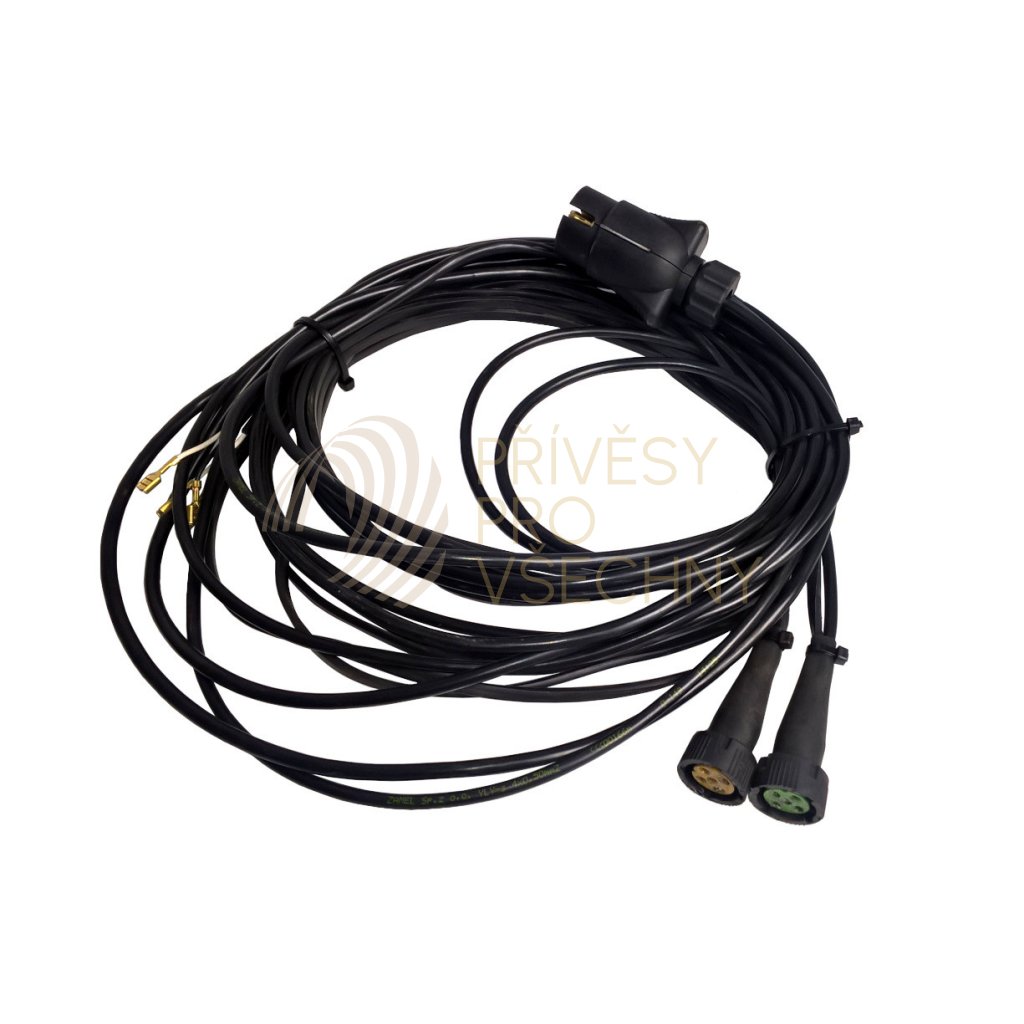

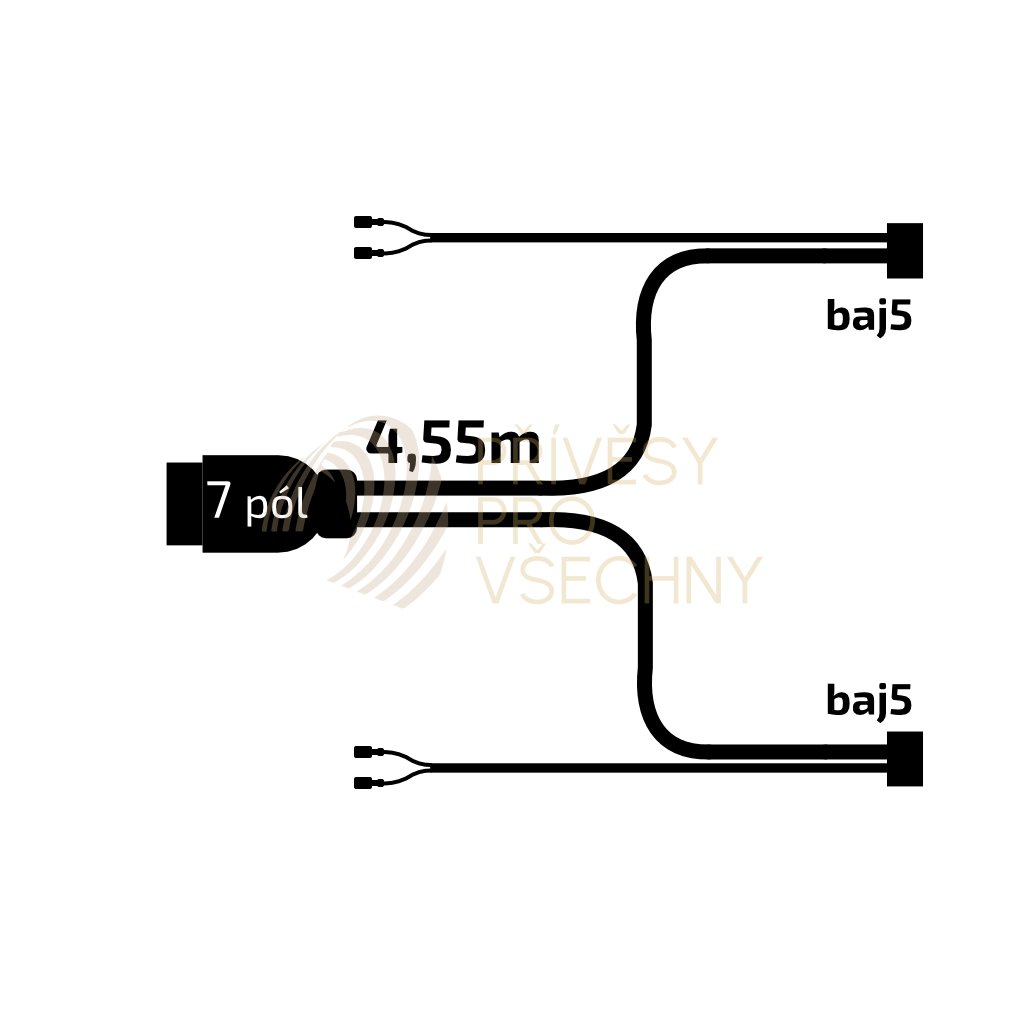

Kabeláž 4,55 m/7-pól - zástrčka, s předními vývody QS75, baj5, VAPP
Kód: 60188Související produkty
Detailní popis produktu
- Kompletní kabeláž pro přívěsy, která výrazně usnadní montáž elektroistalace.

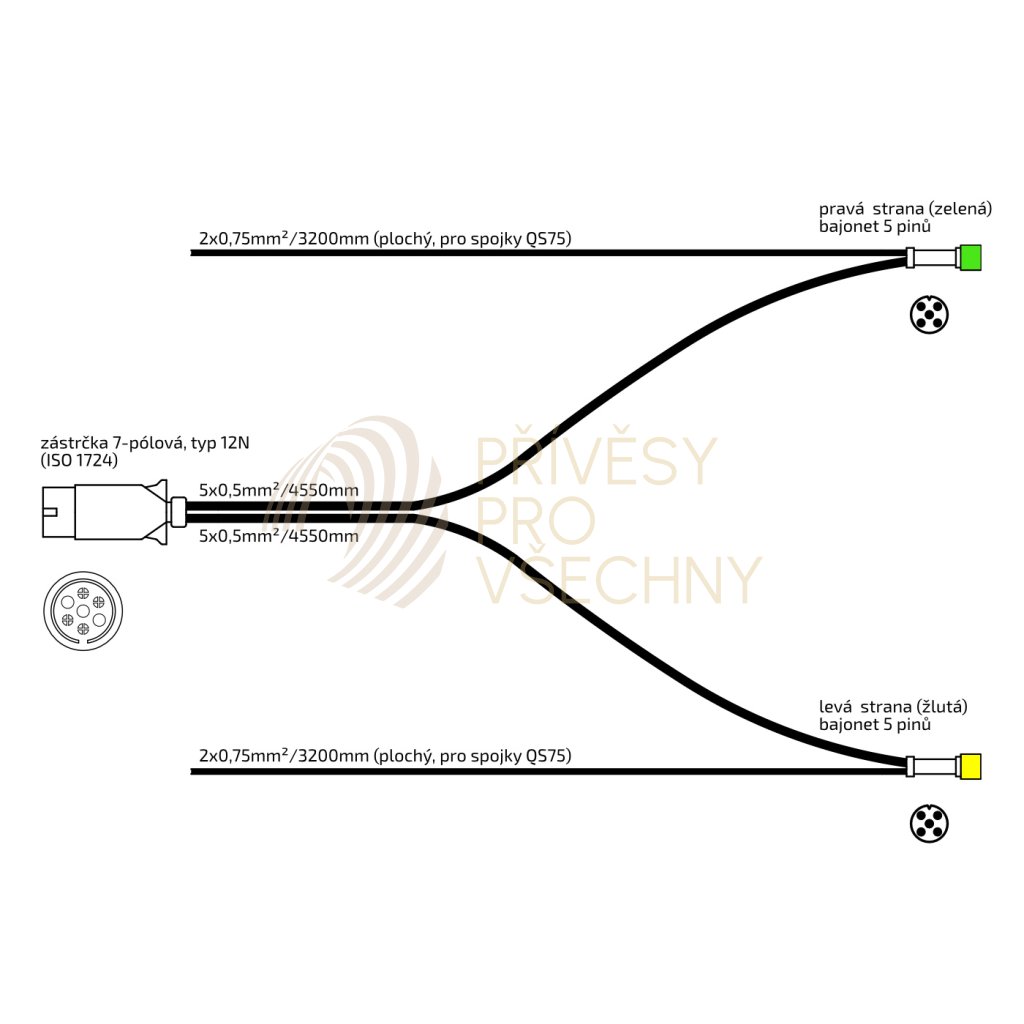

- Ze sedmipinové zástrčky jsou vyvedeny dvě větve kabelů 5x0,5 mm2 a 4x0,5 mm2 (levá a pravá) o délce 4550 mm.
- Obě větve jsou zakončeny 5-pinovými bajonety kompatibilní s Jokon zapojením (žlutým na levé straně a zeleným na pravé) pro snadné a rychlé připojení kompatibilních svítilen.
- Z každého bajonetu je dále vyveden dvoužilový plochý kabel 2x0,75 mm2 o délce 3150 mm, na nějž lze pomocí spojek QS75 namontovat přední, boční, či doplňkové obrysové svítilny a zároveň je ukončen dvěma standardními plochými autokonektory typu Faston 6,3 mm
- Oproti třináctipinové verzi tato kabeláž nevede funkci couvacího světla.
- Levý zadní bajonet. konektor: pětipólový (blinkr, brzda, koncové, mlhovka, kostra), barva žlutá
- Pravý zadní bajonet. konektor: pětipólový se zapojenými čtyřmi piny (blinkr, brzda, koncové, kostra), barva zelená
Schéma použití QS spojek:
Zapojení SNAP-IN koncovky:
pin označený "+": hnědý vodič (alternatině černý)
pin ozančený "-": modrý vodič (alternativně bílý)
Doplňkové parametry
Kategorie: | Kabelové svazky |
---|---|
bajonety: | 2x 5-pólový bajonet |
délka předních vývodů (m): | 3.2 |
délka zástrčka -> bajonet (m): | 4.55 |
přední vývody: | ano |
typ předních vývodů: | plochý kabel 2x0,75mm2 (pro spojky QS75) |
typ zástrčky: | 7-pólová (ISO 1724) |
model přívěsu: | VAPP LPV 4, VAPP MOTO 2, VAPP MOTO 3, VAPP MOTO PROFI 102, VAPP MOTO PROFI 132, VAPP MOTO PROFI 133, VAPP MOTO PROFI 2, VAPP MOTO PROFI 3, VAPP PROFI 4, VAPP UNI 4 |
